五金模具标准件分类:

一、外导柱导套组件

外导柱主要分为带保持架与光身两种结构形式。行业主流品牌包括DANLY、MISUMI、LAMINA及PUNCH等系列产品。

其长度计算公式为：L=H1+H2+1.5×导柱直径（H1代表上模行程，H2对应下模行程）。

保持架选型需依据S值（安全系数通常取1/12至1/15）匹配对应长度参数表。

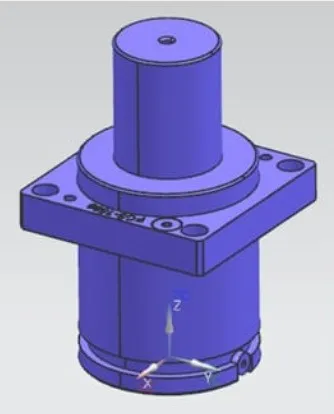

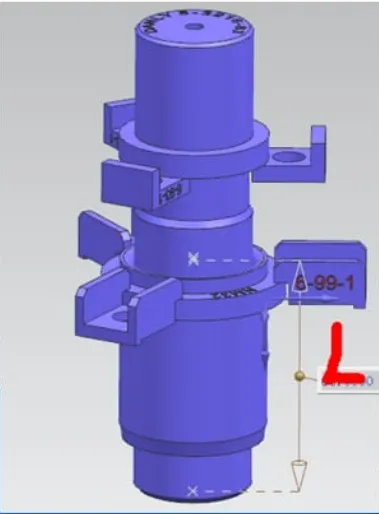

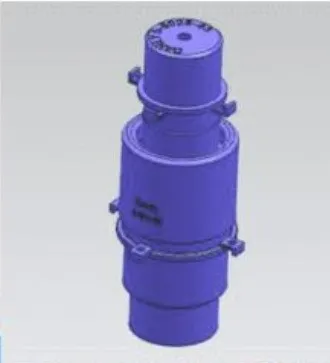

①带保持架

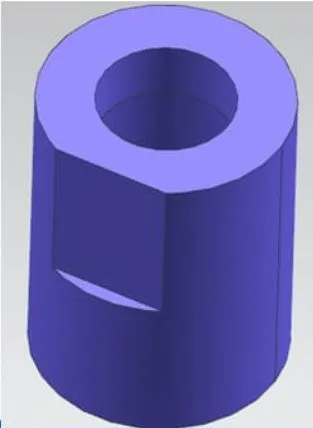

②光身

二:内导柱导套

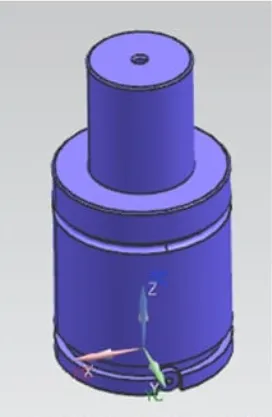

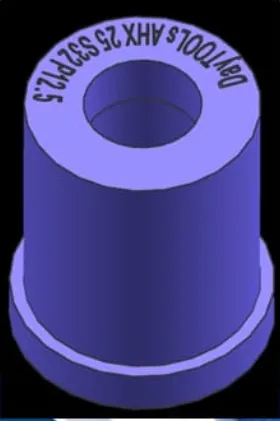

内导柱普遍采用光身结构设计，主要供应品牌涵盖DANLY、MISUMI、PUNCH、LAMINA、FIBRO及IEM等厂商。

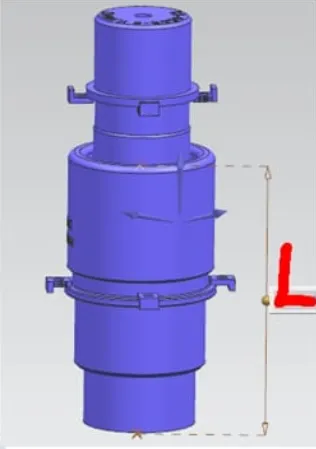

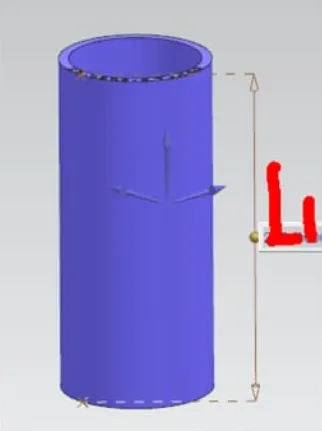

内导柱长度的选取:L=L1+1. 5*内导柱直径(注: L1为上模或下模走位

外导柱长度的选取:L=H1+H2+1.5*导柱直径(注: H1为上模走位，H2为下模走位)

保持架S值的选取:S=L+2+10~15安全值 然后根据S值按下表取保持架的长度L1.

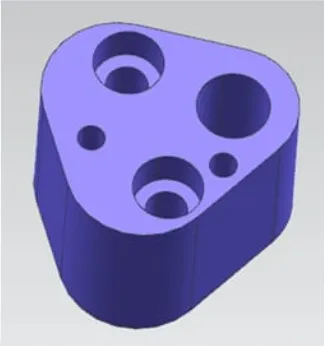

三:球锁座

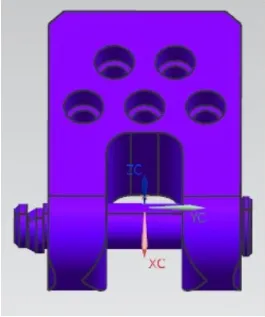

该组件主流品牌包括Dayton、MOELLER、Misumi、FIBRO等系列，主要应用于模具精密定位场景。选型需结合模具结构特征与载荷要求。

四:冲头

标准化冲头主要来源于Dayton、MOELLER、Misumi、FIBRO及PUNCH等制造商。根据工艺需求可分为平头、阶梯式、异形结构等多种类型（详见产品型录图示）。

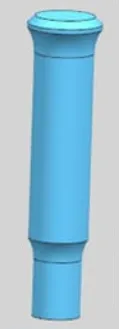

 ①T冲式

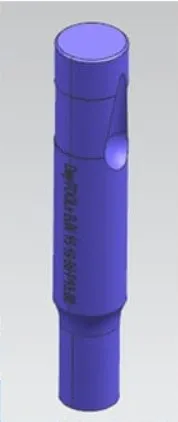

②球锁式

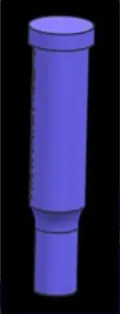

③锥度式

五:刀口入子

刀口入子标准件供应商与冲头体系基本重叠，涵盖Dayton、MOELLER、Misumi、FIBRO及PUNCH等品牌。其结构设计依据产品修边线形特征进行适配选择。

①T冲式

②压块式

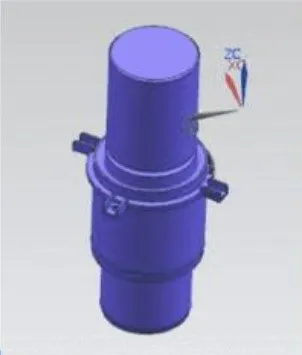

六:氮气弹簧

主流氮气弹簧品牌包括KALLER、DADCO、QUIRI、HYSON、AZO LGAS、NITRO GAS、SPECIAL、BORIDGNON等系列。选型需综合计算模具重量、开模力及平衡系数等参数。

七、误检

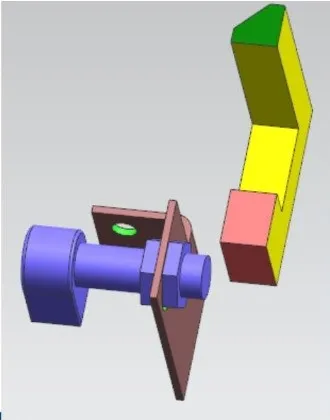

检测装置主要采用MISUMI、TURK、BANNER、OMRON、FIBRO、OMCR等品牌产品，按功能分为：

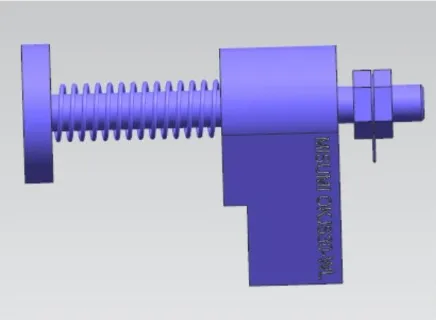

1.位置检测：侧刃检测/尾部检测双模式

2.传感方式：光电式/接触式双技术路线

八:吊模块

标准吊模块供应商包括MISUMI、PUNCH、FIBRO、OMCR及SP定制系列，选型需结合模具重量与吊点分布进行承载力校核。

①SP

②FIBRO

③MISUMI

注：所有标准件选型均需参照最新版技术手册，并考虑实际工况下的安全系数调整。
