在模具设计与制造领域，3D分模技术是衡量工程师专业水平的重要标尺。它不仅关乎模具结构的合理性，更直接影响产品成型质量、加工成本及生产效率。以下从分模面设计、结构优化、工艺适配、细节处理四大维度，解析3D分模的核心原则。

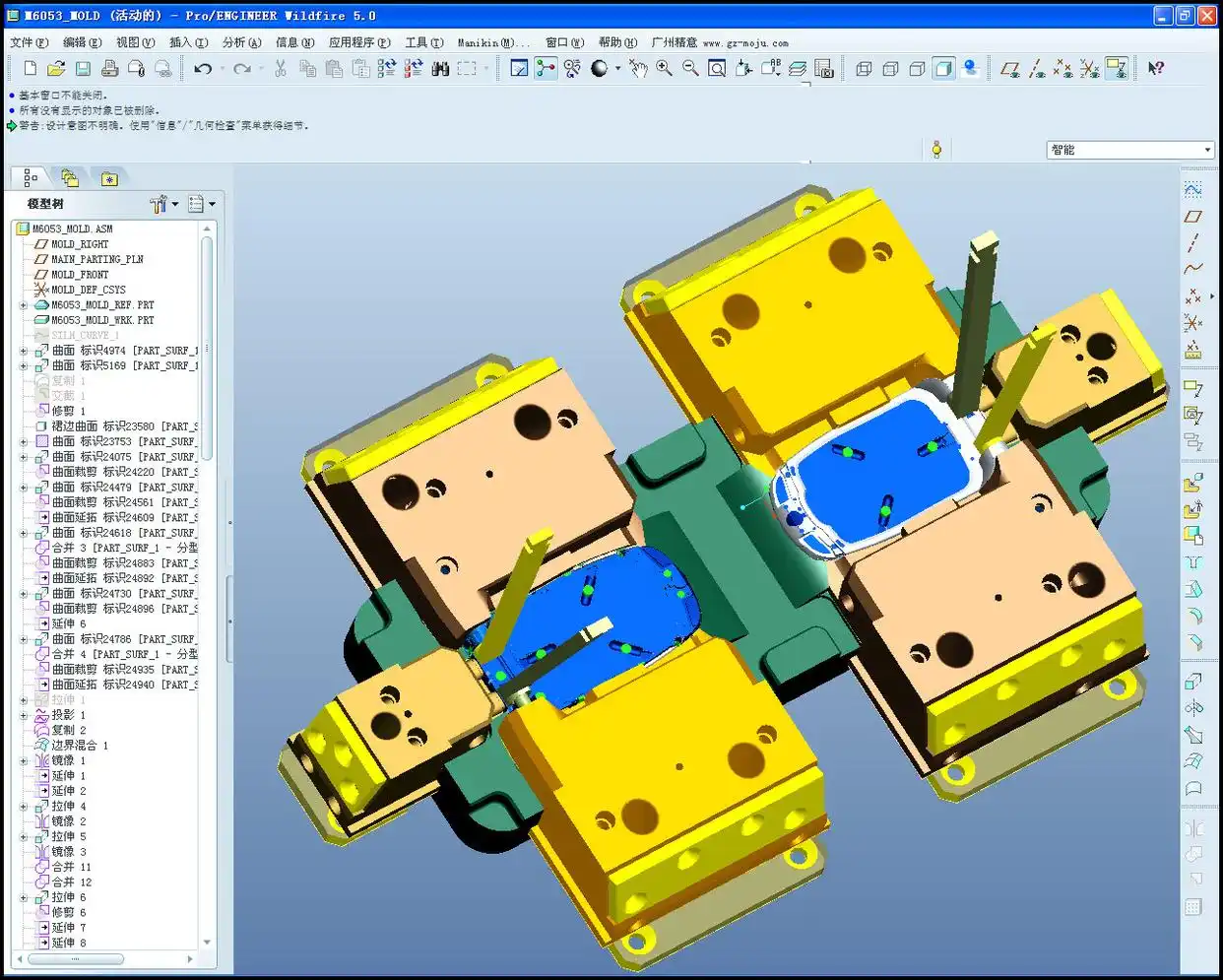

一、分型面设计：功能与美观的兼顾

分型面是模具的“生命线”，其设计需遵循两大核心目标：保证产品精度与简化加工流程。

1、沿几何特征切线分模
当产品存在圆角（R角）时，分型面应沿R角的切线延伸。例如，在固定侧与可动侧分模时，可动侧成型面需内缩0.1-0.2mm，形成人为断差，避免合模误差导致的外观划痕。这一设计既保证了密封性，又规避了加工误差对产品表面的影响。

2、曲面延伸与简化
若分型面为斜面或曲面，需将产品面延伸30mm以上再拉成直面，避免模具上形成棱线，减少飞边风险。对于复杂曲面，可增加平面插破结构作为锁紧基准，防止合模时滑动错位

3、投影面积最小化

分型面的投影面积直接影响锁模力需求。设计时应尽量缩小接触面积，既降低溢料风险，又减少加工量。例如，优先采用平直面分型，避免不必要的曲面造型

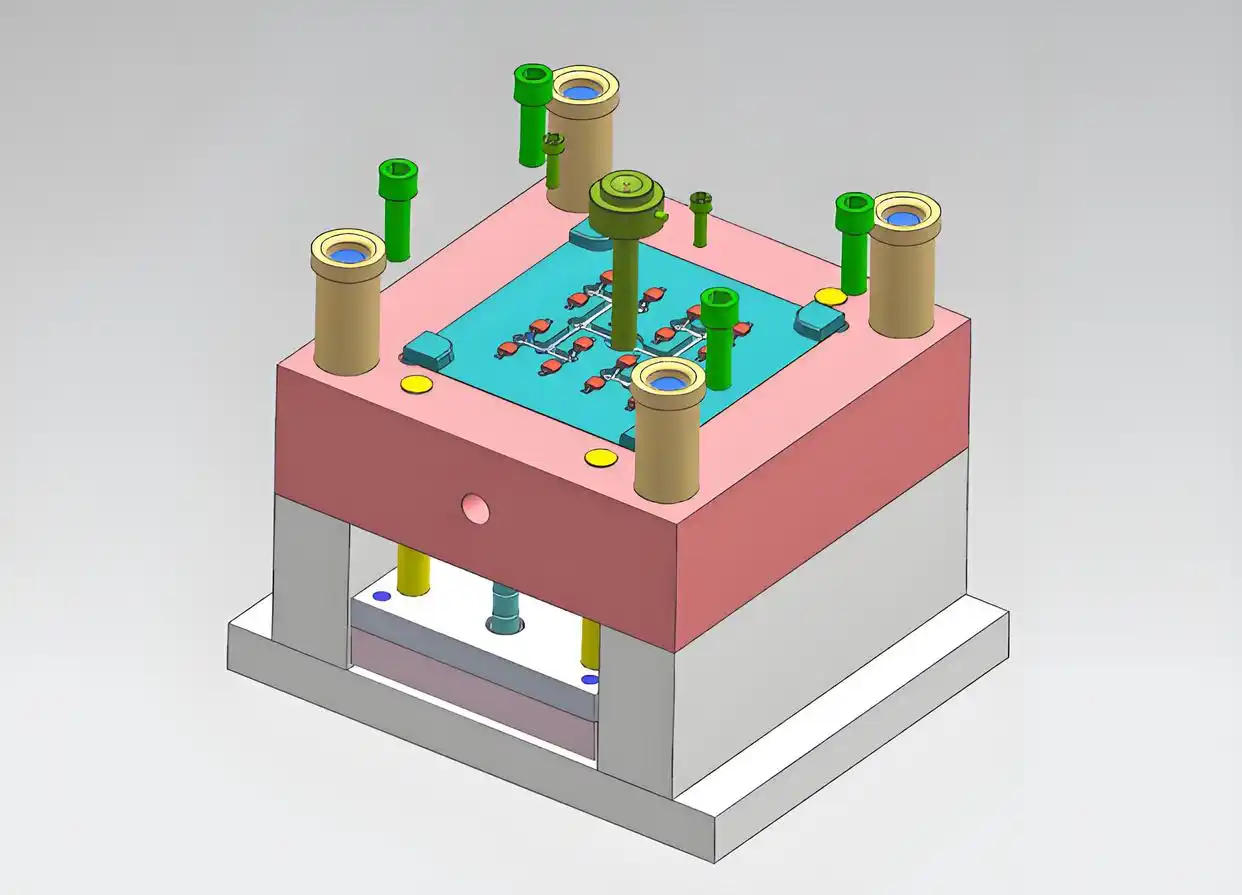

二、结构优化：强度与成本的博弈

模具的耐用性和经济性需通过结构设计实现平衡。

1、插穿与碰穿的取舍
宁碰勿插是基本原则。插穿结构需设计复合台阶（靠破面），长度不小于1mm，插穿角度大于3°，以提高镶块强度，避免尖角断裂。例如，滑块对插处斜面角度需≥5°，以降低运动磨损

2、侧抽芯机构的简化

侧向分型会增加模具复杂度，设计时需优先避免。若无法规避，则缩短抽芯行程，并利用分型面主平面分担锁紧力，减少辅助机构体积

3、镶件与模仁的协同

深筋位、填充末端等区域需拆分为镶件，既便于排气和省模，又能快速更换易损部件。对于窄槽结构，直接以产品面插破比分型面延伸更利于保持模具肉厚强度

三、工艺适配：加工与成型的双赢

分模设计需与制造工艺、注塑参数深度结合。

1、CNC加工友好性

分型面曲率应尽量一致，避免清角加工。例如，分型面与后模夹角接近180°时，可直接用CNC锣出，无需电火花辅助

2、脱模力分布策略

通过调整靠破孔位置（距可动侧2/3处）和孔径（可动侧单边放大0.05-0.1mm），使开模力集中于动模侧，防止产品粘定模

3、冷却与顶出系统预判

水路布局需在分模阶段预留，避免后期干涉。顶出机构需平衡布置，远离浇口和薄壁区域，防止顶白变形

四、细节处理：从毫米到微米的精控

细微设计差异可能引发连锁问题，需以“微米级思维”把控关键节点。

1、转轴防错位设计

圆柱形转轴需单边切削0.1mm平面，消除加工误差导致的装配干涉

2、倒角与偷料技巧

分型面棱线倒R角时，通过“偷肉”方式（断差面不拔模）消除倒拔模现象，对精度要求高的侧壁R角，则需采用滑块机构

3、标准化与模块化

优先选用龙记（LKM）等品牌模胚，规范BOM表中的材料（如S136淬火至HRC48-52°）、采购状态及工艺要求（如氮化处理），提升模具一致性

   总之，3D分模并非简单的几何拆分，而是综合力学、材料学、加工工艺的系统工程。从分型面的毫米级优化到插穿角度的度数把控，每一个决策都需兼顾技术可行性与经济性。唯有将原则性与灵活性结合，才能打造出“高效、耐用、低成本”的模具精品。
